Мануал к GPON-checker

• Мануал к GPON-checker

GPON-checker – утилита диагностики GPON и сопутствующего оборудования

GPON - Gigabit Passive Optical Network, гигабитная пассивная оптическая сеть. Под словом «пассивная» подразумевается, что между OLT и ONU нет никаких промежуточных активных устройств, требующих электропитания и настройки (коммутаторов, хабов и пр)

OLT – Optical Line Terminal, терминал оптической линии - устройство, используемое для подключения оптического волокна и передачи сигналов от провайдера, до ONU

ONU – Optical Network Unit, оптическое сетевое устройство предназначенное для передачи данных по оптическому волокну от OLT, до конечного абонента. Устанавливается у абонента дома (для удобства использования оснащено оптическим портом, Ethernet портом и Wi-Fi роутером)

ISP – Internet Service Provider, провайдер интернет сервиса, организация предоставляющая пользователям доступ к сети Интернет

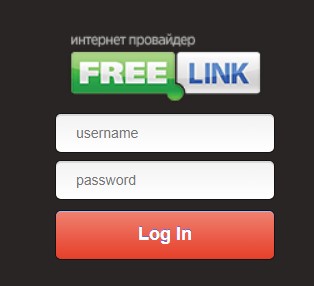

1. Зайдите по ссылке http://check.flink.uz/ либо http://checker.flink.uz/ и введите свой логин и пароль

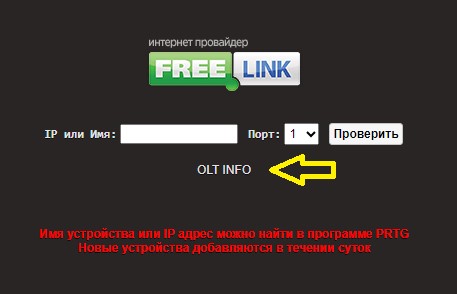

2. Нажмите на ссылку «OLT INFO»

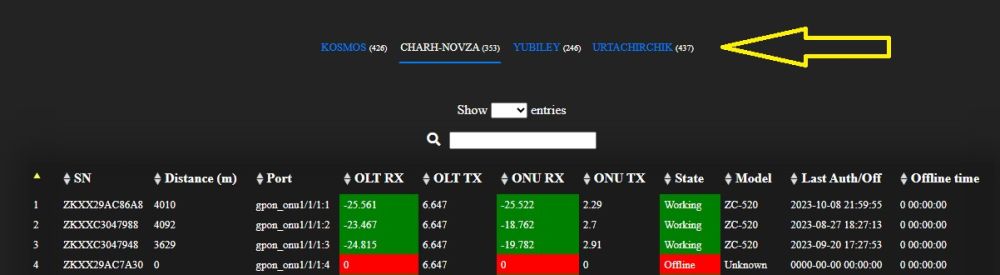

3. В верхней части страницы выберите нужный вам OLT

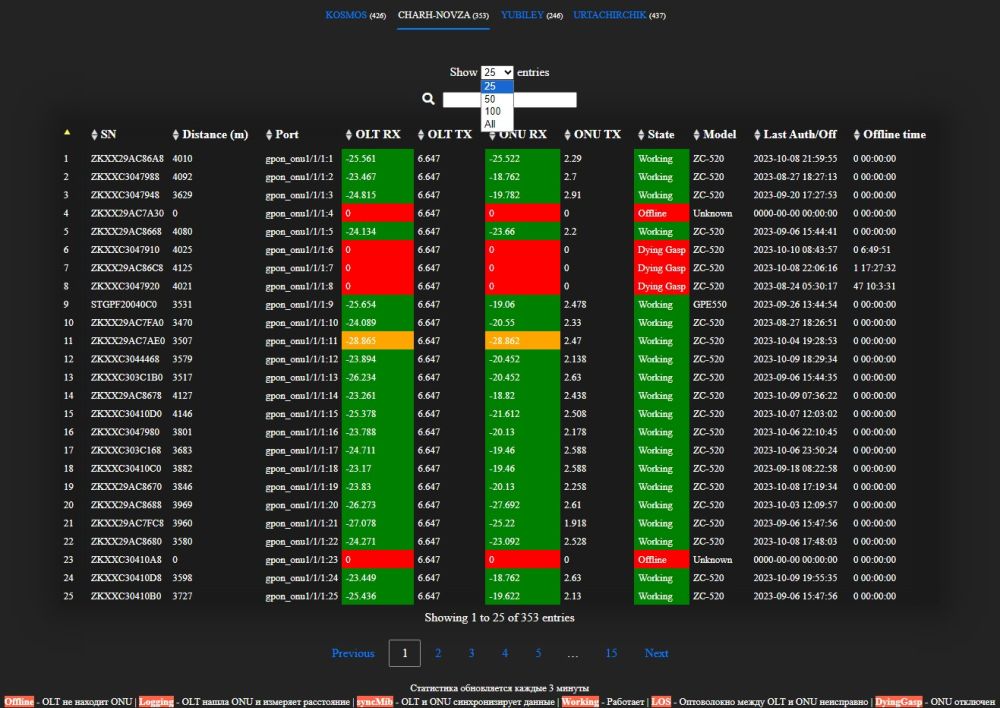

4. Перед вами выпадет список всех ONU которые когда-либо были зарегистрированы в текущем OLT

Причем вы можете:

А) Выбрать в «Show entries» кол-во выводимых строк (25 строк, 50 строк, 100 строк или All все строки)

Б) В фильтре (значок лупы) отфильтровать выводимый список по любому параметру, например введя в фильтр «ZC-520», вы получите список, состоящий только из тех строк, где встречается «ZC-520»

В котором каждый столбец разделен по своему показателю, где

SN – серийный номер ONU

Distance – длина оптоволокна от OLT до ONU

Port – порт OLT к которому подключена ONU

OLT RX – уровень сигнала приходящий на OLT

OLT TX – уровень сигнала уходящий от OLT

ONU RX – уровень сигнала приходящий на ONU

ONU TX – уровень сигнала уходящий от ONU

Status – состояние ONU в системе OLT, может иметь несколько состояний, а именно:

Offline – с момента последнего включения OLT, данная ONU не выходила на связь с OLT

Logging – ONU обнаружена, происходит измерение расстояния от OLT до ONU

syncMib – происходит синхронизация данных между OLT и обнаруженной ONU

Working – ONU он-лайн и находится в рабочем состоянии

LOS – нет сигнала между OLT и ONU возможные причины: обрыв кабеля, сломанное волокно, отключенный оптический коннектор

DyingGasp – ONU сообщила, что ее отключили от электропитания

Model – модель ONU

Last auth/off – дата и время последнего изменения состояния работы или отключения ONU

Offline time – время нахождения ONU в статусе офф-лайн с момента ее отключения от OLT

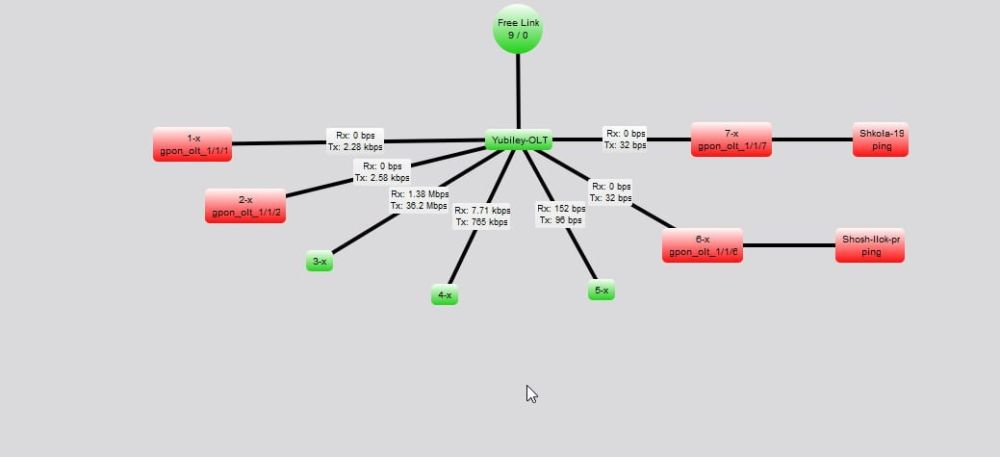

Анализ ситуации

Если вы получили оповещение, что одна из групп ТКД оффлайн – это означает, что в данный момент с этой группы нет не одной ONU в статусе Working. Причин может быть две:

1. У всех абонентов, подключенных к этой группе, отключилось электричество. Вы можете диагностировать это с помощью GPON-чекера, отсортировав таблицу по статусу ONU и увидев у большинства ONU с данной группы статус DyingGasp с одинаковым временем

2. Повреждение магистрали или центрального делителя группы. Вы можете диагностировать это с помощью GPON-чекера, отсортировав таблицу по статусу ONU и увидев у большинства ONU с данной группы статус LOS с одинаковым временем
